S-Meter til scanner

Sidste opdatering: 28-September-1998

Dette er en konstruktion af et generelt S-meterkredsløb, der burde virke med enhver scanner.

Originalt kredsløb er udviklet af  Peter, email:  tambo@winshop.com.au

Princippet i kredsløbet er, at man udtager et 455 kHz signal fra den sidste mellemfrekvens, forstærker dette op, ensretter det og føder resultatet til et S-meter.

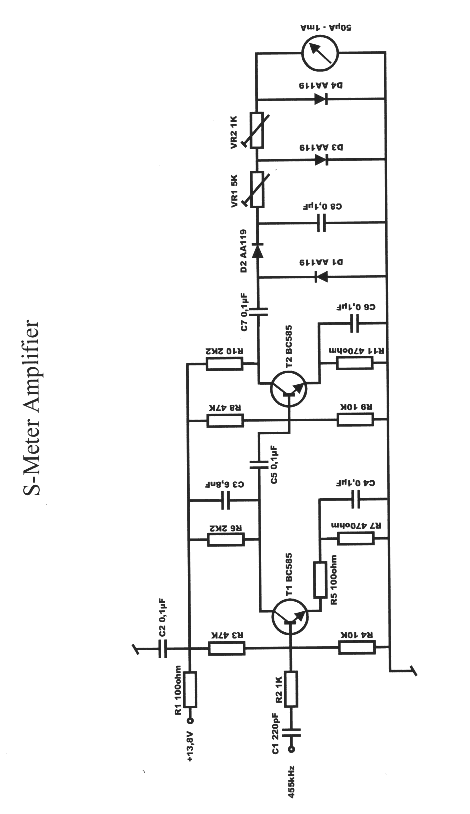

Diagram

Print og komponentplacering

Noter til konstruktionen:

• Alle dioder skal være germanium eller schottky..
• Transistorerne er ikke kritiske f.eks. kan BC546, 547 eller 548 sagtens anvendes. Bemærk dog, at disse har andre benforbindelser end BC585 og derfor skal vendes 180 grader.
• Konstruktionen er testet med S-metre fra 50 µA til 1 mA. Med 1 mA kan der være problemer med følsomheden i den lave ende af skalaen.
• Potentiometrene VR1 og VR2 bestemmer sammen med D3 og D4 følsomheden og karakteristikken.
• VR1 og D4 reducerer begge følsomheden i den høje ende. D4 bruges typisk ved 50 µA instrument, i så fald skal  D3 ikke monteres.
• VR2 påvirker hele niveauet.

Kredsløbet er afprøvet på både UBC-9000 og UBC-860, men burde som nævnt virke med enhver scanner. Et par kurver for visning kontra inputsignal for en aktuel UBC-9000 kan ses her.

455 kHz signalet fiskes nemmest ud ved det keramiske filter, der sidder i mellemfrekvensen. Det er typisk en firkantet klods med et antal ben.

Her er et par billeder, der viser monteringen i UBC-9000. Spænding tages fra volumenpotmetrets tænd/sluk funktion. Den ekstra powerledning fører 12 volt ud på det monterede stik til brug for lys i S-metret.

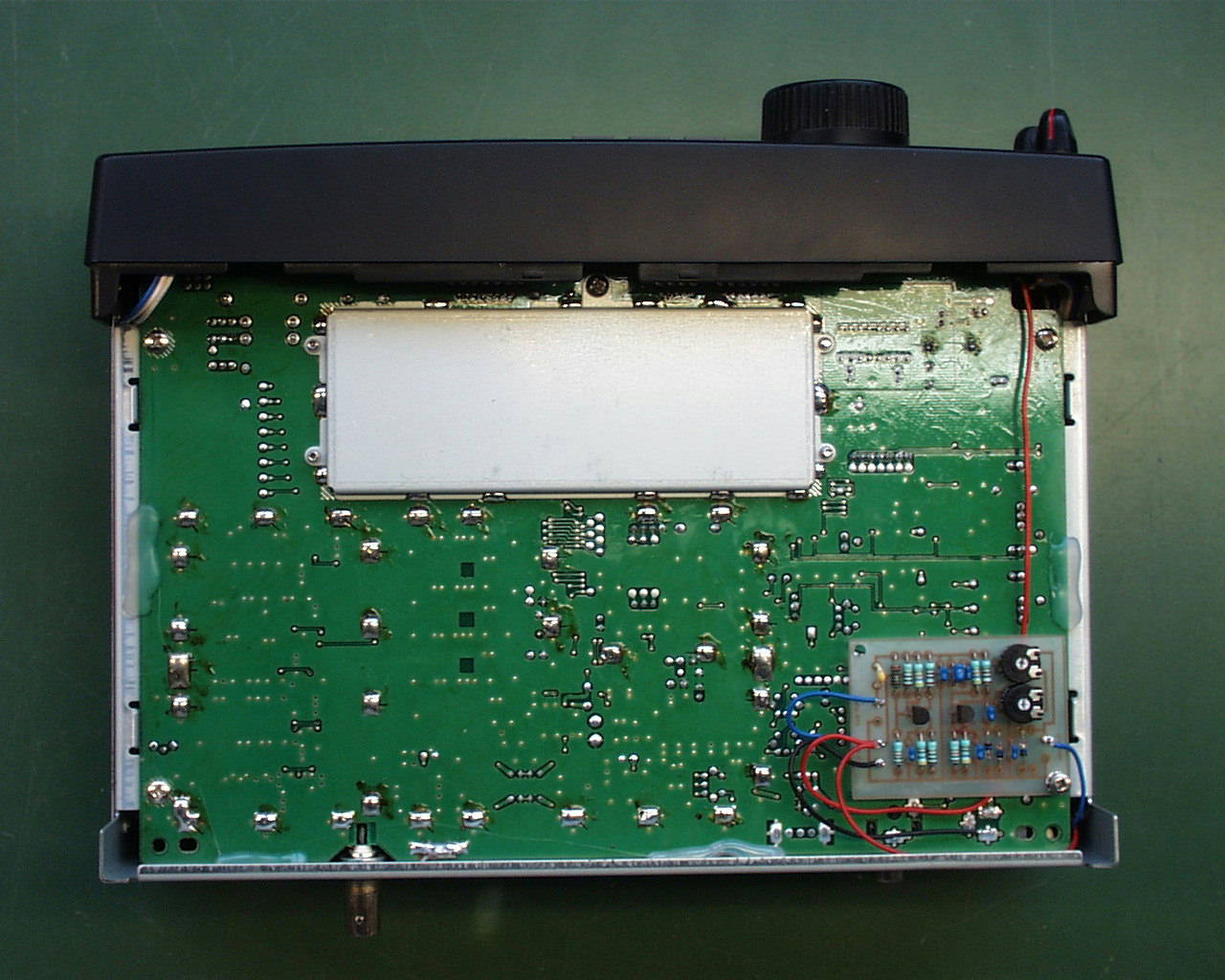

Placering af printet

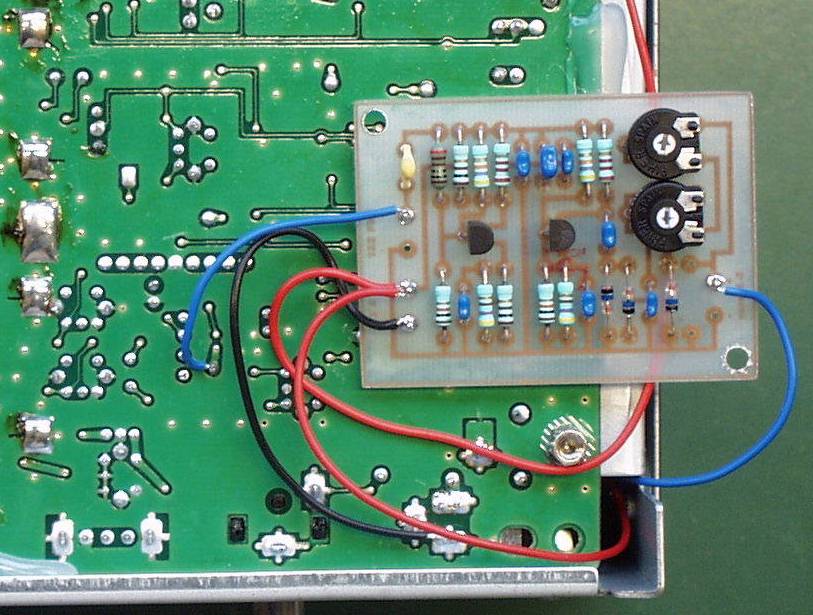

Nærbillede af 455 kHz tilslutning.
