Byg en 9 dB colineær antenne

Dette er en dansk oversættelse (med udvidelser) af konstruktionen beskrevet på http://www.rason.org/Projects/collant/collant.htm

Før vi starter med at bygge, er der nogle grundlæggende ting angående coaxial-kabler vi skal kende.
Først skal vi huske, at der er noget kaldet "en hastigheds faktor" for et coaxial-kabel. For et RG58/U kabel er det typisk 0,66. Dette betyder, at når vi udregner længden af en ½-bølge i der frie rum, skal vi justere længden ved at gange med hastigheds faktoren. Sagt kort, HF frekvenser bremses ned med hastigheds faktoren når de ledes gennem et coaxial-kabel.
Der findes tilsvarende faktorer for andre kabler, spørg der hvor du køber det, find det i et datablad for kablet eller brug Tabel 1 nederst i dette dokument..


Men for at komme til sagen. Lad os først udregne ½-bølgen for et RG58/U kabel ved 164.3 MHz:

½-bølge længden for et coax kabel er: 300 / F / 2 * V
Hvor F = Frekvensen i MHz
V = hastigheds faktoren i et coaxkabel
300 / 164.3 / 2 * 0.66 = 60.3 cm

For at kunne afisolere enderne på kablet, lægger vi yderligere 8 mm til i hver ende hvilket giver 61.9 cm.
Til start, skal vi bruge 8 ½-bølge længder på 61.9 cm af RG58/U coax kabel, disse loddes sammen som vist på fig. 1
Hvis længden af 8 ½-bølger er for lang, kan du korte den ned til 4 eller 2 længder, dog bliver forstærkningen dermed reduceret.
Først afisoleres ydre og indre isoleringen med 4 mm, helt ned til center lederen. Dernæst afisoleres den ydre isolering yderligere 4 mm og skærmen skubbes 1 mm ind for at undgå kortslutning med inderlederen. Se fig. 2. Det er nemmest hvis man fortinner skærmen på dette tidspunkt før den begynder at flosse op.
Når alle 8 stykker er afisoleret og fortinnet i begge ender, loddes enderne sammen som vist på fig. 1, skærmen loddes til inderleder.
For at undgå kortslutninger mellem inderleder og skærm, kan der med fordel anvendes isoleringsskiver, fremstilles af tyk plast, træ eller lign.
Tilføj yderligere ca. ½ m RG58/U i enden af af de samlede ledninger, stadig inderleder til skærm.

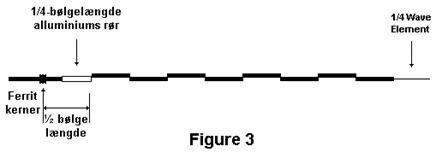

Nu er det tid til at tilføje 1/4-bølge leder toppen til antennen, som vist i fig. 3, brug 2½ kvadrat stiv ledning eller lignende og lod den fast på inderlederen. Længden af 1/4 udregnes som følgende:

1/4-bølgelængde = 300 / F / 4
Hvor F = Frekvensen i MHz
300 / 164.3 / 4 = 45.6 cm

I bunden af antennen skydes et aluminiums rør op om kablet og fastgøres til skærmen ved fødepunktet (skærmen på det ca. ½ m kabel vi monterede før), hvis der bruges kobber rør kan det loddes sammen.
Se fig. 4

Længden af røret udregnes som følgende:

¼ bølgelængde rør = 300 / F / 4 * V
Hvor F = Frekvensen i MHz
V = hastigheds faktoren for et aluminiums rør. (Brug 0,95)
300 / 164.3 / 4 * 0,95 = 34.2 cm







Da en collinear antenne er ledende med HF på skærmen af coax kablet, er det nødvendigt at forhindre at denne ledes tilbage gennem kablet, skal der placeres 3 FT50-43 ferrit ringe eller tilsvarende, ved bunden af coax kablet, som vist på fig. 3. (Kernen skal sidde tæt til kablet dog uden at trykke det)
Kernerne placeres ca. ½-bølgelængde fra bunden af antennen. Brug samme formel som til udregning af coax kabel længderne. (300 / F / 2 * V ) Kernen fastgøres med isolerbånd, gaffa-tape eller ligende.

Efter færdiggørelse af den grundlæggende antenne bindes den til et kosteskaft eller en anden træ stang af passende længde, antennen fastgøres for hver 10 cm med isolerbånd, strips eller lignende.
Det hele føres derefter ind i et PVC rør der passer i længden.
Husk undervejs i samlingen af antennen at måle den igennem for at sikre at antennen ikke er kortsluttet eller afbrudt.
Bor et hul til coax kablet i bunden af røret eller i det låg eller prop du vil lukke bunden med, husk også at lukke toppen.
Som føde kabel kan der evt. bruges et RG8/U eller et andet lavpris kabel.

Før du forsegler enderne er det en god ide endnu engang at tjekke at der ikke er kortslutninger eller brud i antennen.

Længder for andre frekvenser:                                                                  Samlet længde
                                        ½-bølge     1/4-bølge top     1/4-bølge rør       8 led     4 led      2 led
Maritim        158,0 MHz       62,7 cm       47,5 cm            35,6 cm         591,1    337,1    210,1 cm
Vagt m.m.    437,0 MHz       22,7 cm       17,2 cm            12,9 cm         218,1    124,1      77,1 cm


Hastighedsfaktor

Kabel Hastighedsfaktor
RG-8
RG-8 A/U
RG-11/U
RG-58
RG-59
RG-174
RG-213
RG-214
RG-217
RG-218
RG-400
0.66
RG-316 0.79

RG-6
RG-8X (Mini-8)
RG-11

0.75

RG-8/U Foam
RG-11/U Foam

RG-59/U Foam
1/2" Hardline
7/8 Hard

0.80
LMR-195 0.83

RG-8X
RG-62
LMR-400
LMR-500
LMR 600
Belden 9913

0.85
LDF all ver 0.88

Tabel 1
